Der mobile Messgelenkarm AMPG – 3D Messarm
Der mobile Messgelenkarm AMPG von ZETT MESS ist ein transportables Koordinatenmessgerät. Die Anwendungsfälle reichen von der reinen Qualitäts- und Fertigungskontrolle in der Fertigungslinie über Crash-Test-Messungen an schwer zugänglichen Messpunkten, Innenraummessungen bis hin zum Abtasten und Digitalisieren von Flächen im Designbereich. Der 3D Messarm AMPG kann wahlweise mit einer festen Tastspitze, einem schaltender Taster, einen Laser-Sensor oder mit einer Rohrmessgabel ausgestattet werden. Entweder durch Tastendruck oder automatisch werden die Messwerte aufgenommen und an den angeschlossenen Computer übertragen.
Merkmale AMPG 3D Messarm
- Zeitersparnis und Produktivitätssteigerung
- Kostenreduktion durch Portabilität
- Verbesserte Produktqualität
- Reduzierte Nacharbeit und stark verminderter Ausschuss
- Flexible Montagemöglichkeiten: Montagesockel, Dreibein, Magnetfuß, 7. Achse
- Pneumatische Feststellbremse
- elektrische Hubverstellung der Laufrollen
- Fernbedienung des Rechners über eine integrierte Maus im vorderen Gelenkbereich
- Schnelle Positionsveränderung durch elektrische Hubverstellung der Laufrollen
Flexibilität

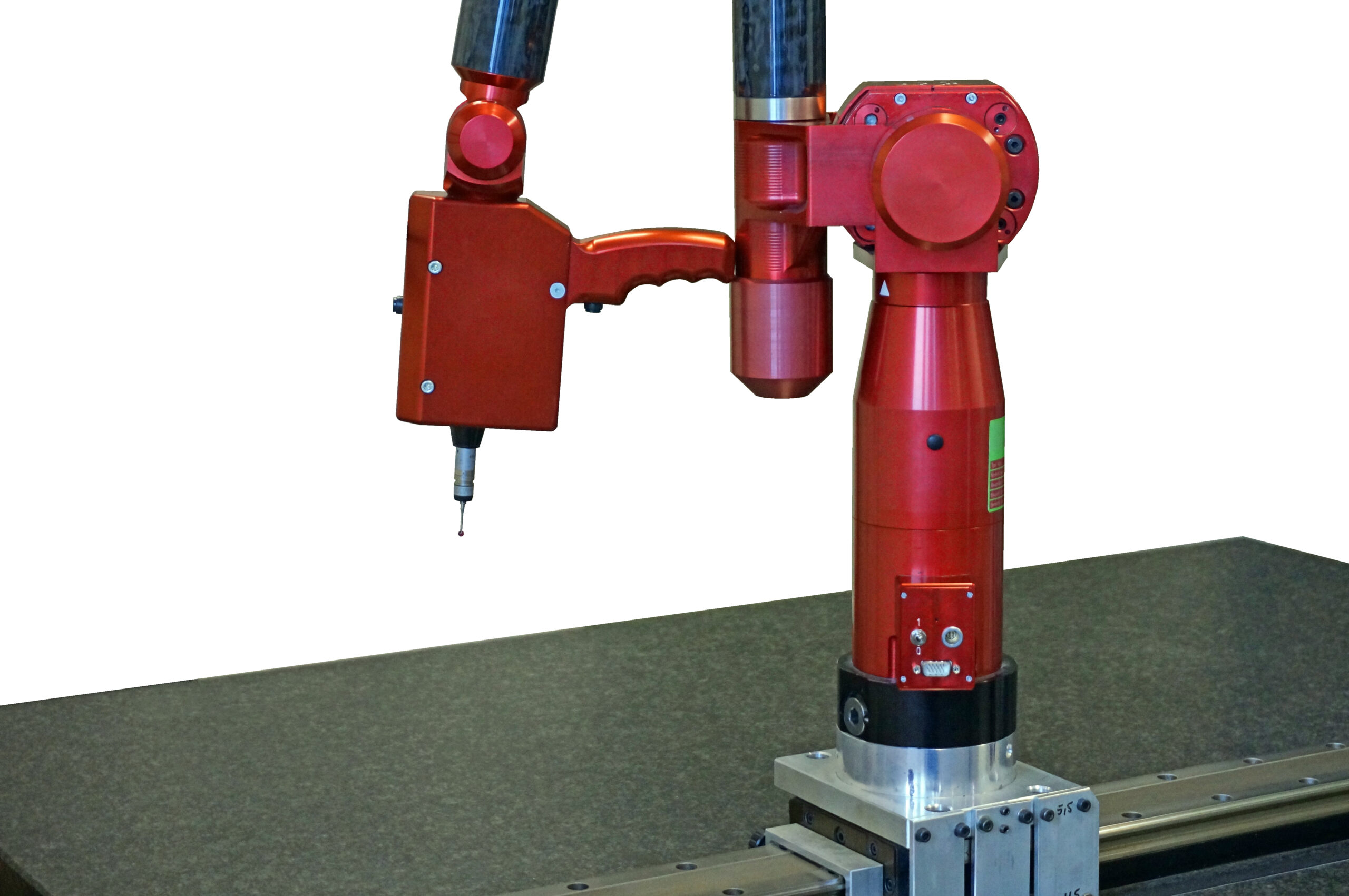

Zur Erweiterung des Messbereichs bietet ZETT MESS für den AMPG eine 7. Achse mit Präzisions-Linearführungen je nach Konstruktionstyp sowie einem Messsystem, Genauigkeit nach VDI/VDE 2617 per Meter ca. 10 – 20 µm, an. Die Position der 7. Achse wird von der Mess-Software automatisch in die 3D-Koordinaten der Messspitze eingerechnet, so dass sich der Bediener voll und ganz auf seine Messaufgabe konzentrieren kann.
Der AMPG Knick wurde für Messaufgaben entwickelt, die eine hohe Flexibliktät verlangen. Für besonders flache Messungen im Innenraum von Gehäusen, Kabinen und Fahrzeugen sowie Überkopfmessungen ist der AMPG Knick prädestiniert.
Unser 3D Messarm bietet Ihnen die Freiheit, komplexe Objekte und Oberflächen mit Leichtigkeit zu erfassen. Durch die Flexibilität und Beweglichkeit dieses hochmodernen Instruments können Sie problemlos jede Ecke und Kante erreichen, um präzise Messungen durchzuführen.
Der integrierte Laserscanner erfasst Details mit atemberaubender Genauigkeit. Die hochauflösende Scantechnologie ermöglicht es Ihnen, feinste Strukturen und Oberflächen exakt zu reproduzieren. Erfassen Sie die Realität in einem digitalen Format mit erstaunlicher Präzision.
Maximieren Sie Ihre Effizienz, minimieren Sie Fehler und erreichen Sie ein neues Niveau an Perfektion in Ihren Projekten.
3D Messarm Typen
Um den unterschiedlichen Anwendungen hinsichtlich Genauigkeit, Flexibilität und Bedienerfreundlichkeit gerecht zu werden, bietet ZETT MESS den AMPG in zwei verschiedenen Varianten an: die Typen AMPG-P (Datenblatt) und AMPG-S (Datenblatt).
Der AMPG-P ist die Präzisionsvariante, bei dem besonderer Wert auf höchste Genauigkeit gelegt wurde. Zudem besitzt er optional im vorderen Armbereich eine Maus, von der aus die Software elegant gesteuert werden kann. Eine besonders vorteilhafte Option des AMPG-P ist die pneumatische Feststellbremse. Die Messspitze kann an einem beliebigen Raumpunkt positioniert werden, um anschließend beispielsweise eine Vorrichtung dagegen auszurichten. Mit noch geringeren Toleranzen ist der Meßgelenkarm in der Ausführung AMPG-P+ (Datenblatt) erhältlich.
Der „kleinere Bruder“ AMPG-S ist die Standardvariante, die für viele Anwendungsfälle ausreichend ist. Beide Typen sind standardmäßig für ein Messvolumen mit einem Durchmesser bis 3,6 m ausgelegt. Optional können auch größere Armlängen angeboten werden.

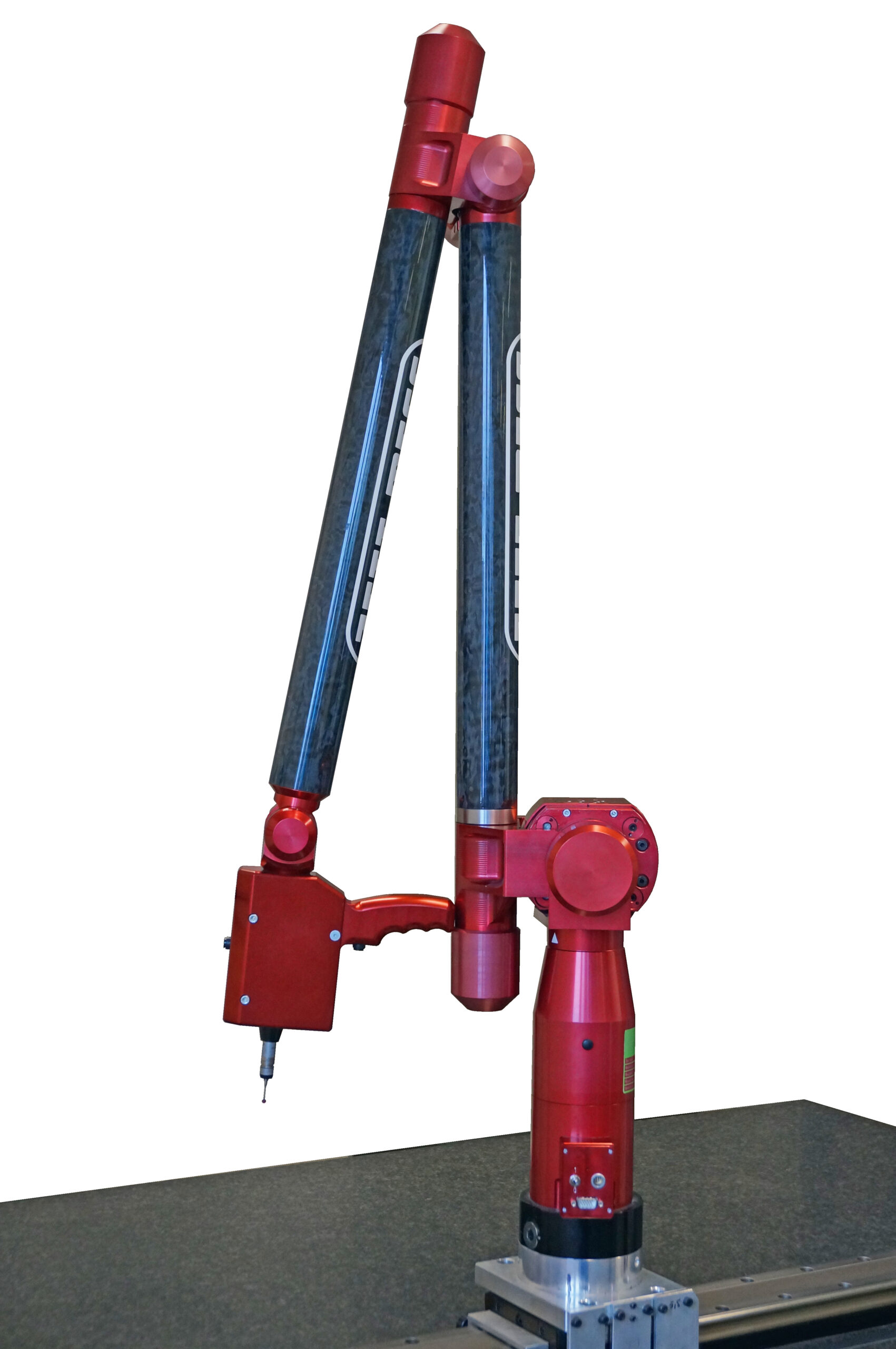

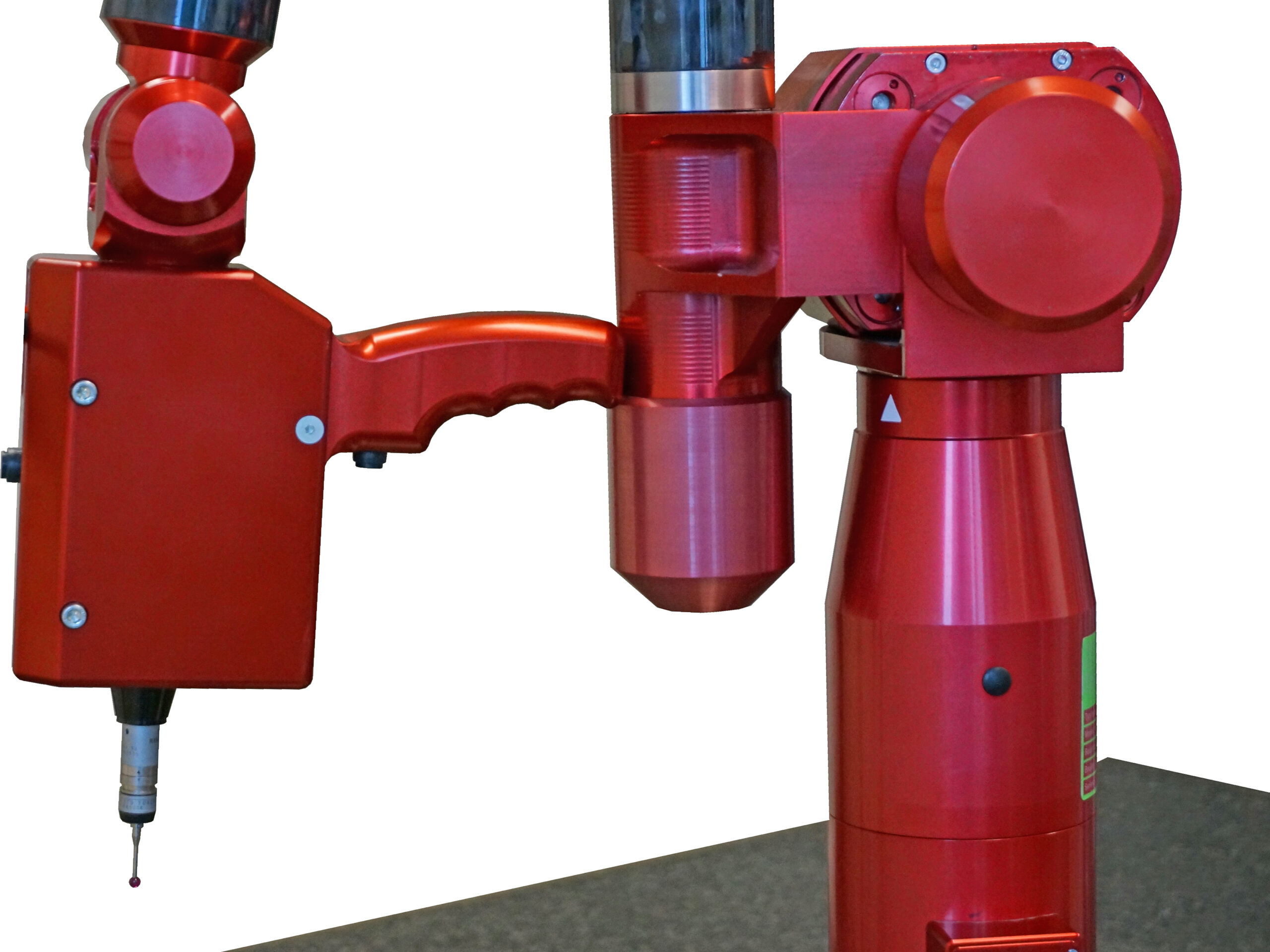

Manuell geführter, transportabler 6-Achsen-Messgelenkarm (3D Messarm) Typ Gauge
- Geringe Aufbau- und Rüstzeiten
- Einsetzbar unter Werkstatt-Bedingungen
- Messungen direkt am Werkstück in der Fertigung
- Sofortige Anzeige und Protokollierung der Ergebnisse
- Aufnahme für starre und selbst auslösende Taster
- Einhandbedienung und bequemes Handling durch integrierten Gewichtsausgleich (Zugentlastung)
- Flexible Montagemöglichkeiten
- Anpassungen auf Kundenwunsch möglich
Rohrmessplatz mit dem Zett Mess 3D Messarm
In Verbindung mit einer Laser-Rohrmessgabel von ZETT MESS sowie der Software FUTUREX TUBE erlaubt der AMPG eine schnelle Messung von Rohren. Hierzu wird die Rohrmessgabel an den Messstellen einfach über das Rohr geführt.
Zwei diagonal laufende Laserstrahlen werden hierdurch unterbrochen und erzeugen insgesamt vier Schaltpunkte, die zur Lagebestimmung herangezogen werden. Mit dem Rohr-Messsystem können sämtliche Rohre – filigrane Hydraulikrohre über Auspuffrohre bis hin zu Großrohren – mit nur einem System gemessen werden.
ZETT MESS bietet die Rohrmessgabeln in vier Größen an.Die bedienerfreundliche Rohrmesssoftware Tube ermöglicht die schnelle Messung von Biegewinkeln, Drehwinkeln, Längen und Durchmessern, aber auch von Rohrverzugsdaten durch den Biegeprozess. Korrekturdaten werden direkt an die CNC-Biegemaschine weitergegeben.
Der 3D Messarm AMPG lässt sich schnell vom Rohrmessplatz auf ein Dreibeinstativ montieren und kann als transportables Messsystem an anderen Stellen im Unternehmen flexibel eingesetzt werden
